Bulong là một vật bằng kim loại, hình trụ; một đầu có mũ 6 cạnh bên ngoài hoặc bên trong, đầu còn lại có ren (vít) để xoáy vào trong đai ốc. Với độ bền cao,chịu được tải trọng lớn, dễ dàng trong quá trình tháo lắp và điều chỉnh mối ghép. Bulong liên kết là thứ không thể thiếu để liên kết các chi tiết trong các kết cấu công trình bê tông cốt thép, các hạng mục thi công lắp đặt, xây dựng và công nghiệp…Nhưng bạn đã thực sự biết cấu tạo và phân loại các loại bulong liên kết chưa?  Cùng Comat tìm hiểu chi tiết qu bài viết ngay sau đây nhé!

Cấu tạo của bulong liên kết

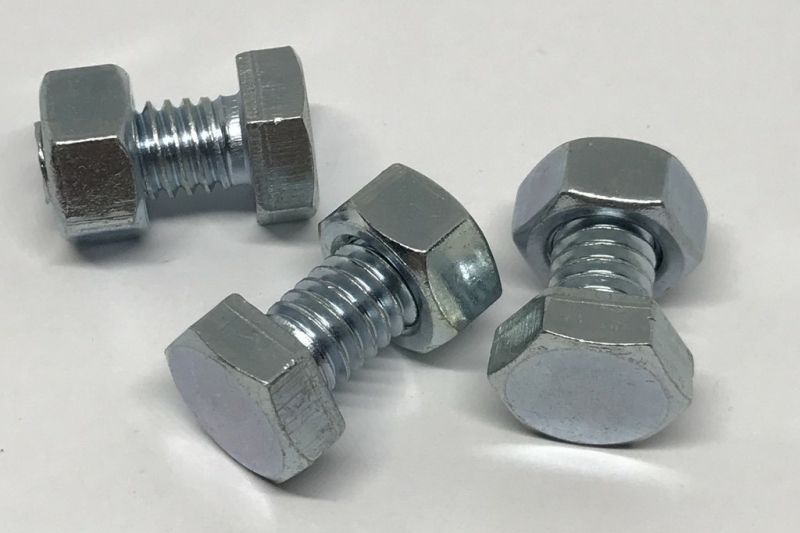

Bulong hoàn chỉnh

Bulong hoàn chỉnh

Một bulong hoàn chỉnh có cấu tạo gồm 4 chi tiết: Thân bulong, mũ bulong, đai ốc và vòng đệm

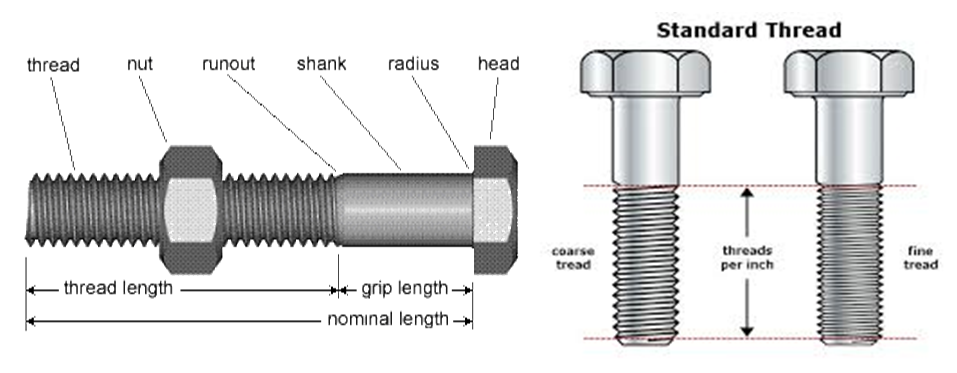

Cấu tạo của một bulong hoàn chỉnh

Cấu tạo của một bulong hoàn chỉnh

Thân bulong

  • Là đoạn thép hình trụ có tiết diện hình tròn, đường kính d từ 12÷48 mm. Thường sử dụng nhất là trong khoảng d = 20÷30 mm. Trường hợp đặc biệt với bu lông neo (bulong móng) đường kính thân bu lông có thể lên tới 100mm.
  • Phần bị ren có đường kính trong được ký hiệu là do (do = 0,85d).
  • Đối với bulong tiện ren lửng (DIN 931): Chiều dài của phần ren kí hiệu là lo (lo ≈ 2,5d). Chiều dài của phần không tiện ren phải nhỏ hơn bề dày của tập bản thép khi lắp liên kết bu lông xuyên qua từ 2÷3mm.
  • Đối với bulong tiện ren suốt (DIN 933): Chiều dài của phần ren chính là chiều dài bulong, được kí hiệu là l, có kích thước từ 35 ÷ 300 mm.

Để hiểu rõ hơn về bulông liên kết, các ứng dụng của nó, bạn đọc có thể tìm hiểu chi tiết qua bài viết: Giới thiệu về bulong liên kết và những điều cần phải biết

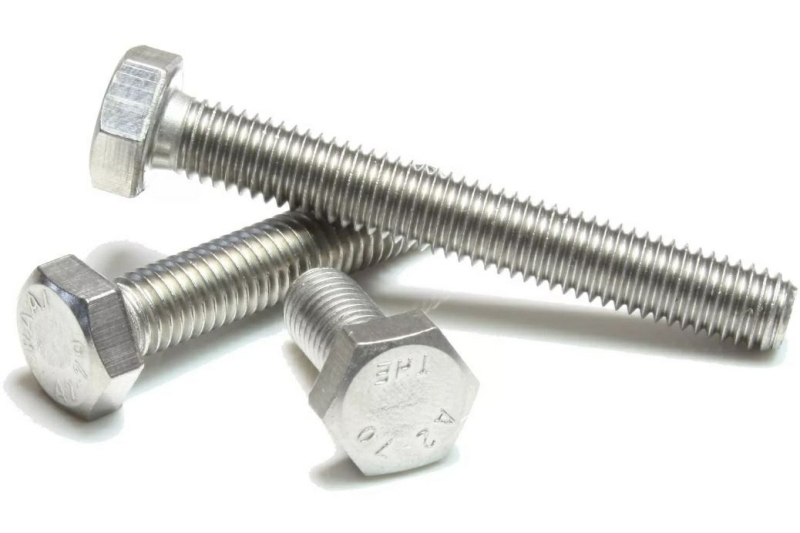

Cấu tạo của một bulong hoàn chỉnh

Phần thân bulong có ren

Có thể bạn quan tâm:

Mũ bulong

  • Mũ bu lông thường có hình lục giác, các góc được mài vát; hoặc có thể dạng tròn nhưng có hình lục giác ở trong.
  • Đường kính hình tròn ngoại tiếp của mũ bu lông được kí hiệu là D (D = 1,7d)
  • Bề dày của mũ bulong được kí hiệu là h (h = 0,6d)
  • Đường kính hình tròn nội tiếp của mũ bu lông kí hiệu là S, thường là số chẵn: S = 12, 14, 16, 18,…..

Hình dạng mũ bulong

Hình dạng mũ bulong

Đai ốc

  • Đai ốc (ê cu) cũng thường có hình dạng lục giác như mũ bulong nhưng được khoan lỗ và tiện ren giống như ren của phần thân bulong (bước ren giống nhau).
  • Bề dày của đai ốc: h ≥ 0,6d.

Đai ốc

Đai ốc

Vòng đệm

Vòng đệm là thứ chèn vào phía trước đai ốc khi vặn vào, thường có dạng hình tròn để phân phối áp lực của đai ốc lên mặt kết cấu thép cơ bản.

Vòng đệm của bulong

Vòng đệm của bulong

Phân loại các loại bulong liên kết

Bulong thô, bulong thường

Loại bulong liên kết này được sản xuất bằng cách rèn, dập thép cacbon. Chính vì thế mà độ chính xác không cao nên đường kính thân bu lông phải làm nhỏ hơn đường kính lỗ 2÷3mm. Lỗ của loại bulong này được làm bằng cách khoan hoặc đục từng bản riêng rẽ. Khoan thì yêu cầu độ chính xác cao; đục thì mặt lỗ không phẳng, phần thép xung quanh lỗ 2÷3 mm bị giòn vì biến cứng nguội.

Do độ chính xác thấp nên bulong không thể tiếp xúc chặt với thành lỗ, khi ghép không hoàn toàn trùng khít nhau.

Loại bulong này rẻ nhưng chất lượng lại không cao, dễ biến dạng khi chịu lực lớn. Vì vậy, chỉ nên dùng bulong thô và bulong thường khi chúng làm việc chịu kéo hoặc để định vị các cấu kiện khi lắp ghép, không nên dùng chúng trong các công trình quan trọng.

Nhiều người thường nhầm lẫn giữa bulông liên kết và vít. Vì vậy, khi lựa chọn sản phẩm sử dụng thường lúng túng. Để hiểu rõ hơn, bạn có thể tìm hiểu qua bài viết: So sánh, phân biệt bulong - ốc vít và những điều cơ bản cần phải biết

Bulong thô, bulong thường

Bulong thô, bulong thường

Bulong tinh

Bulong tinh là loại bulong liên kết được chế tạo từ thép cacbon, thép hợp kim thấp bằng cách gia công cơ khí: tiện, mài, khoan... với độ chính xác cao. Đường kính lỗ không lớn hơn đường kính bulong quá 0,3mm.

Có hai loại bulong tinh:

  • Loại thường: loại lắp vào lỗ có khe hở và loại lắp vào lỗ không có khe hở.
  • Loại thứ hai: có đường kính phần ren (vít) nhỏ hơn đường kính phần không ren.

Khe hở giữa thân và lỗ bulong nhỏ chính vì thế mà liên kết chặt, biến dạng ban đầu của liên kết nhỏ, khả năng chịu lực cao.

Bulong tinh với khả năng chịu lực cao

Bulong tinh với khả năng chịu lực cao



Bulong cường độ cao

Bulong cường độ cao là loại bulong liên kết được làm từ thép hợp kim sau đó gia công nhiệt để đạt lực xiết và lực kéo theo yêu cầu. Vì được làm bằng thép cường độ cao nên có thể vặn đai ốc rất chặt làm thân bulong chịu lực kéo và gây lực ép rất lớn lên tập bản thép liên kết.

Bulong cường độ cao có cấp độ bền từ 8.8 trở lên. Khi chịu lực, sẽ xuất hiện lực ma sát giữa mặt tiếp xúc của các bản thép, nhờ có lực ma sát lớn chống lại sự trượt tương đối giữa chúng và truyền lực từ cấu kiện này sang cấu kiện khác.

Sau khi chế tạo chúng được gia công nhiệt nên có cường độ rất cao. Có thể tạo lực kéo rất lớn trong thân bulong để ép các bản thép lại, tạo lực ma sát .Vì vậy có khả năng chịu lực rất cao, liên kết ít biến dạng nên được dùng rộng rãi và thay thế cho liên kết đinh tán trong kết cấu chịu tải trọng nặng và tải trọng động.

Bulong cường độ cao

Bulong cường độ cao

Hy vọng bài viết trên có thể cung cấp được các thông tin hữu ích cho bạn đọc về cấu tạo và phân loại các loại bulong liên kết.
