Khi mua tacke, một trong những tiêu chí quan trọng nhất mà khách hàng cần chú ý đến chính là kích thước của sản phẩm để phù hợp với kết cấu cần liên kết. Hãy cùng tìm hiểu kích thước tacke tiêu chuẩn qua bài viết dưới đây giúp bạn lựa chọn được loại bulong tốt nhất công trình của mình.

1. Kích thước Tacke lục giác ngoài theo tiêu chuẩn DIN 933

Tacke lục giác ngoài theo tiêu chuẩn DIN 933 được sản xuất đạt các các cấp bền từ 4.8, 6.8 đến 8.8 và 10.9. Bạn có thể so sánh kích thước tacke tiêu chuẩn DIN 933 ở bảng dưới đây:

Tacke lục giác ngoài

d

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

P

0.7

0.8

1

1.25

1.5

1.75

2

2

2.5

2.5

2.5

k

2.8

3.5

4

5.3

6.4

7.5

8.8

10

11.5

12.5

14

s

7

8

10

13

17

19

22

24

27

30

32

d

M24

M27

M30

M33

M36

M39

M42

M45

M48

M52

M56

P

3

3

3.5

3.5

4

4

4.5

4.5

5

5

5.5

k

15

17

18.7

21

22.5

25

26

28

30

33

35

s

36

41

46

50

55

60

65

70

75

80

85

Một ví dụ cụ thể để bạn có thể dễ hình dung như sau: Kích thước của tacke M20 sẽ có các thông số đi kèm:

  • Đường kính tacke tiêu chuẩn d là: 20mm

  • Bước ren P: 2.5mm

  • Chiều dày giác K: 12.5mm

  • Chiều rộng của giác s: 30mm

2. Kích thước Tacke lục giác ngoài theo tiêu chuẩn DIN 931

Tacke lục giác ngoài theo tiêu chuẩn DIN 931 đạt cấp bền 4.8, 6.8, 8.8 và 10.9. Kích thước Tacke tiêu chuẩn DIN 931 cập nhật mới nhất ở bảng dưới đây:

Tacke lục giác ngoài sản xuất theo tiêu chuẩn DIN 931

d

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

P

0.7

0.8

1

1.25

1.5

1.75

2

2

2.5

2.5

2.5

k

2.8

3.5

4

5.3

6.4

7.5

8.8

10

11.5

12.5

14

s

7

8

10

13

17

19

22

24

27

30

32

b1, L≤125

14

18

22

26

30

34

38

42

46

50

b2, 125<L≤200

22

24

28

32

36

40

44

48

52

56

b3, L>200

57

61

65

69

d

M24

M27

M30

M33

M36

M39

M42

M45

M48

M52

M56

P

3

3

3.5

3.5

4

4

4.5

4.5

5

5

5.5

k

15

17

18.7

21

22.5

25

26

28

30

33

35

s

36

41

46

50

55

60

65

70

75

80

85

b1, L≤125

54

60

66

72

78

84

90

96

102

b2, 125<L≤200

60

66

72

78

84

90

96

102

108

116

124

b3, L>200

73

79

85

91

97

103

109

115

121

129

137

3. Kích thước Tacke lục giác chìm đầu trụ theo tiêu chuẩn DIN 912

Tacke lục giác chìm đầu trụ sản xuất theo tiêu chuẩn DIN 912 có bền 12.9. Thông số kỹ thuật về kích thước theo tiêu chuẩn của tacke như sau:

Tacke lục giác chìm đầu trụ

d

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

P

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

b*

18

20

22

24

28

32

36

40

44

48

52

56

60

66

72

dk

5,5

7

8,5

10

13

16

18

21

24

28

30

33

36

40

45

k

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

s

2,5

3

4

5

6

8

10

12

14

14

17

17

19

19

22

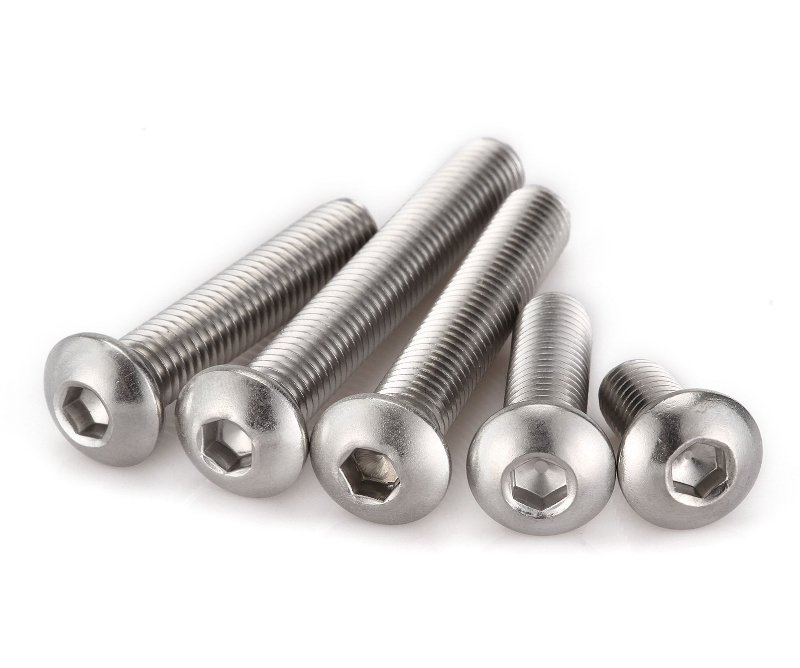

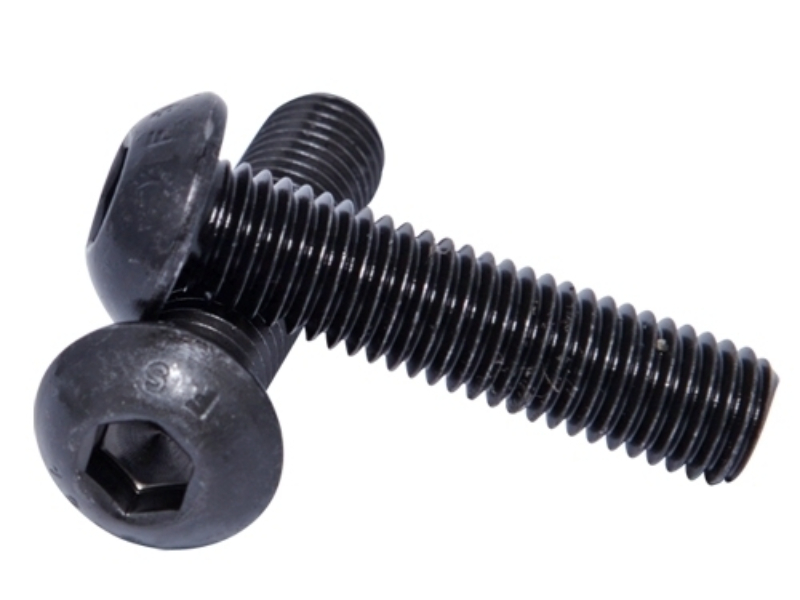

4. Kích thước Tacke lục giác chìm đầu cầu theo tiêu chuẩn DIN 7380

Tacke lục giác chìm đầu cầu sản xuất dựa trên  tiêu chuẩn DIN 7380 đạt độ bền lên đến 10.9. Kích thước tacke tiêu chuẩn DIN 7380 của tacke lục giác chìm đầu cầu như sau:

Tacke lục giác chìm đầu cầu

d

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

P

0,5

0,7

0,8

1

1,25

1,5

1,75

2

dk

5,7

7,6

9,5

10,5

14

17,5

21

28

k

1,65

2,2

2,75

3,3

4,4

5,5

6,6

8,8

s

2

2,5

3

4

5

6

8

10

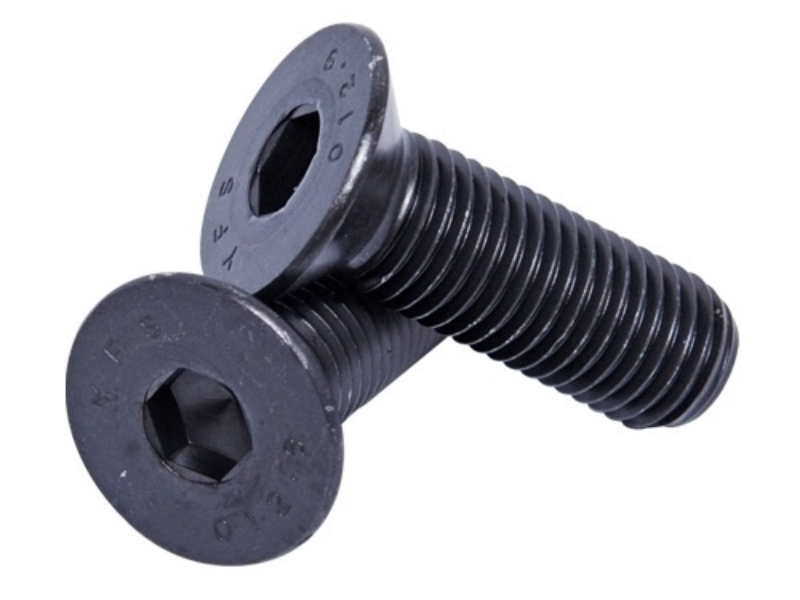

5. Kích thước Tacke lục giác chìm đầu bằng theo tiêu chuẩn DIN 7991

Tacke lục giác chìm đầu bằng sản xuất theo tiêu chuẩn DIN 7991 có bền 10.9. Bảng thông số kỹ thuật chuẩn của tacke như sau:

Tacke lục giá chìm đầu bằng

d

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

P

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2,5

dk

6

8

10

12

16

20

24

30

36

k

1,7

2,3

2,8

3,3

4,4

5,5

6,5

7,5

8,5

α

90 0

90 0

90 0

90 0

90 0

90 0

90 0

90 0

90 0

s

2

2,5

3

4

5

6

8

10

12



Trên đây là bảng kích thước tacke tiêu chuẩn cập nhật mới nhật mà Comat muốn chia sẻ đến quý khách hàng. Trước khi đặt mua, bạn hãy chú ý đến thông số kỹ thuật của sản phẩm để có thể lựa chọn được những loại tacke phù hợp với nhu cầu, mục đích sử dụng của mình nhé!
